Kakvo je protok karakterističan za plutajući kuglični ventil?

Kakvo je protok karakterističan za plutajući kuglični ventil?

Kao pouzdan dobavljač plutajućih kuglastih ventila, svjedokom je iz prve ruke. Pivotalna uloga ove komponente igraju u kontroli tečnosti u različitim industrijama. Protok karakterističan za plutajući kuglični ventil je temeljni aspekt koji određuje njegovu performanse i prikladnost za različite aplikacije. U ovom blogu ćemo se unijeti u santrizacije plutajućih karakteristika protoka kugličnog ventila, istražujući kako rade, njihove prednosti i faktori koji utječu na njih.

Razumijevanje osnova plutajućih kugličnih ventila

Prije nego što zaronimo u karakteristike protoka, kratko preispitamo kako rade plutajući kuglični ventili. Plutajući kuglični ventil sastoji se od sfernog elementa zatvarača (lopta) s rupom (priključak) kroz svoj centar. Lopta se nalazi na mjestu dva mjesta koja su obično napravljena od elastomeralnih materijala poput PTFE (politetrafluoroetilena). Kad je ventil otvoren, lopta se okreće za poravnavanje luke sa cjevovodom, omogućavajući tekućinu da prolazi. Kad se ventil zatvori, lopta se okreće za 90 stepeni, blokirajući put protoka.

Izraz "plutajući" odnosi se na sposobnost lopte da se lagano kreće unutar tijela ventila pod utjecajem pritiska tečnosti. Ovaj pokret pomaže u osiguravanju čvrstog brtva na sjedištima, sprečavajući curenje. Plutajući dizajn omogućava i ventil da se samoigraigne sa cjevovodom, nadoknađujući manje neusklađenosti i smanjenje stresa na komponentama ventila.

Karakteristike protoka plutajućih kugličnih ventila

Protok karakterističan za ventil opisuje kako brzina protoka kroz promjene ventila dok je otvor ventila variran. U slučaju plutajućih kugličnih ventila, karakteristika protoka obično karakteriše kao "jednak postotak" ili "brzo otvaranje".

• Karakterističan izjednačen procenat: Ventil sa jednakim postotnim protokom karakterističan ima protok koji eksponencijalno povećava kao što se povećava otvor ventila. To znači da se mala promjena otvora ventila pri niskim protokom rezultira relativno malom promjenom protoka, dok ista promjena otvaranja ventila pri visokoj cijeni visokog protoka rezultira mnogo većim promjenama brzine protoka. Karakteristike jednakih procentnih protoka idealne su za primjenu u kojima je potrebna precizna kontrola protoka u širokom rasponu protoka, poput kemijske obrade, pročišćavanja vode i HVAC sistemima.
• Karakterističan protok brzog otvaranja: Ventil sa brzim otvaranjem karakteristika ima protok koji se brzo povećava dok se povećava otvor ventila. To znači da mala promjena otvora ventila pri niskim protoku rezultira velikim promjenama protoka. Karakteristike protoka brzog otvaranja idealne su za aplikacije u kojima je potrebno brzo uključenje / isključivanje protoka, kao što su u sustavima zaštite od požara, hitne jedinice za zatvaranje i pneumatski transportni sustavi.

Većina plutajućih kuglastih ventila ima brzi protok u otvaranju zbog njihovog jednostavnog dizajna i velike veličine porta u odnosu na tijelo ventila. Međutim, neki plutajući kuglični ventili mogu se dizajnirati s jednakim procentnim protokom karakterističnim upotrebom posebno oblikovane kugle ili sjedišta.

Prednosti plutajućih kugličnih ventila u kontroli protoka

Plutajući kuglični ventili nude nekoliko prednosti kada je u pitanju kontrola protoka, uključujući:

• Pad niskog pritiska: Velika veličina porta i glatka unutarnja površina plutajućih kugličnih ventila rezultiraju niskim pritiskom na padu preko ventila, što znači da je potrebno manje energije za punjenje tekućine kroz sistem. To može dovesti do značajnih ušteda energije tokom vremena, posebno u aplikacijama s visokim protokom.
• Uska zatvaranja: Plutajući dizajn lopte omogućava mu da formira čvrsto brtvu na sjedala, sprečavajući curenje čak i pri visokim pritiscima. To čini plutajuće kuglične ventile idealne za aplikacije u kojima je potrebno nulti curenje, poput ulje u naftnoj i plinskoj industriji, hemijskoj obradi i lijekova.
• Brzi rad: Plutajući kuglični ventili mogu se otvoriti i brzo zatvoriti, obično u roku od nekoliko sekundi. To ih čini prikladnim za aplikacije u kojima je potrebno brzo uključeno / isključeno, kao što su u hitnim situacijama.
• Svestranost: Plutajući kuglični ventili dostupni su u širokom rasponu veličina, materijala i ocjena tlaka, čineći ih pogodnim za različite primjene u različitim industrijama. Oni se mogu koristiti za kontrolu protoka tečnosti, gasova i glukih, i mogu se nositi sa širokim rasponom temperatura i pritisaka.

Čimbenici koji utječu na protok karakterističan za plutajuće kuglične ventile

Nekoliko faktora može uticati na protok karakterističan za plutajuće kuglične ventile, uključujući:

• Veličina lopte i prečnik porta: Veličina lopte i promjera luke ima značajan utjecaj na protok kroz ventil. Veća promjera lopte i luke rezultirat će većim protokom, dok će manja promjera lopte i porta rezultirati nižim brzinama protoka.
• Materijal i dizajn sjedala: Materijal i dizajn sjedala mogu utjecati na brtvu između lopte i sjedala, koji zauzvrat mogu utjecati na protok karakterističan za ventil. Meka sjedala, poput PTFE-a, pružaju čvrsto brtvu, ali može imati ograničenu temperaturu i ocjenu tlaka. Tvrda sjedala, poput metala, mogu izdržati veće temperature i pritiske, ali možda ne mogu pružiti što je čvrsto brtva kao meka sjedala.
• Svojstva fluida: Svojstva tekućine koja se kontrolira, poput viskoznosti, gustoće i temperature, mogu utjecati na protok karakterističan za ventil. Na primjer, vrlo viskozna tekućina može zahtijevati veću veličinu ventila ili različitog protoka karakterističan za postizanje željenog protoka.
• Pokretanje ventila: Vrsta pokretanja ventila, kao što su ručni, električni, pneumatski ili hidraulički, može uticati na brzinu i tačnost rada ventila, što zauzvrat može uticati na karakteristiku protoka. Na primjer, pneumatski aktuator može pružiti brzu i preciznu kontrolu otvaranja ventila, dok ručni aktuator može biti sporiji i manje precizan.

Primjene plutajućih kugličnih ventila

Plutajući kuglični ventili široko se koriste u raznim industrijama i aplikacijama, uključujući:

• Industrija nafte i gasa: Plutajući kuglični ventili koriste se u uzvodnoj, srednjem mesturu i radu ulja i plina, uključujući dobro upravljanje, cjevovod i rafiniranje. Koriste se za kontrolu protoka sirove nafte, prirodnog plina i drugih naftnih derivata, te mogu podnijeti visoke pritiske i temperature.
• Hemijska obrada: Plutajući kuglični ventili koriste se u postrojenjima za preradu kemikalija za kontrolu protoka hemikalija, otapala i drugih korozivnih tekućina. Dostupni su u raznim materijalima, poput nehrđajućeg čelika, ugljičnog čelika i egzotičnih legura, da izdrže korozivne efekte različitih hemikalija.
• Pročišćavanje vode i otpadnih voda: Plutajući kuglični ventili koriste se u postrojenjima za pročišćavanje vode i otpadnih voda za kontrolu protoka vode, kanalizacije i drugih tekućina. Koriste se u aplikacijama kao što su unos i kontrola pražnjenja, filtracije i dezinfekcije.
• Generacija energije: Plutajući kuglični ventili koriste se u postrojenjima za proizvodnju električne energije za kontrolu protoka pare, vode i drugih tekućina. Koriste se u aplikacijama kao što su kontrola vode za vodu u obliku kotla, kontrola vode za hlađenje kondenzatora i kontrole obilaznice turbine.
• HVAC sistemi: Plutajući kuglični ventili koriste se u HVAC sistemima za kontrolu protoka zraka, vode i rashladnog sredstva. Koriste se u aplikacijama kao što su rashlađeni vodovod, tople vode i jedinice za rukovanje zrakom.

Naš asortiman proizvoda

Kao vodeći dobavljač plutajućih kugličnih ventila nudimo širok spektar proizvoda kako bismo ispunili različite potrebe naših kupaca. Naš asortiman proizvoda uključuje:

• Kovani čelični plutajući kuglični ventil - API 6D, prirubnica, puni port, klasa 150: Ovaj ventil dizajniran je za primjenu visokog pritiska u industriji nafte i gasove. Izrađen je od krivotvorenog čelika i ispunjava zahtjeve API 6D. Ima cjelovit dizajn porta za pad niskog pritiska i prirubljeni krajnji priključak za jednostavnu instalaciju.
• Lijevani čelični plutajući kuglični ventil: Ovaj ventil je pogodan za različite aplikacije u različitim industrijama. Izrađen je od livenog čelika i ima plutajući dizajn kuglice za usko zatvaranje. Dostupan je u rasponu veličine i ocjena pritiska kako bi se ispunili specifični zahtjevi vaše prijave.

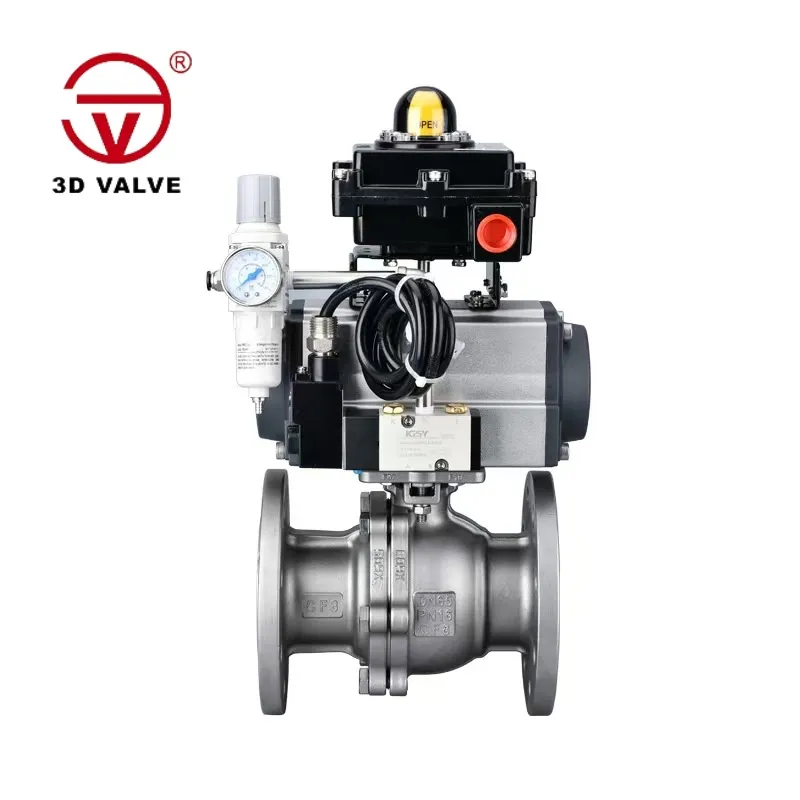

• Ventil za brzo zatvaranje visokog temperature: Ovaj ventil je dizajniran za aplikacije u kojima je na visokim temperaturama potrebno brzo uključeno upravljanje protokom. Izrađen je od visokotemperaturne materijale i ima brzi protok u otvaranju karakterističan za brzu operaciju.

Kontaktirajte nas za nabavku

Ako ste zainteresirani za učenje više o našim plutajućim kuglastim ventilima ili imate određenu aplikaciju, voljeli bismo čuti od vas. Naš tim stručnjaka može vam pomoći da odaberete pravi ventil za vaše potrebe i pružite vam konkurentnu ponudu. Kontaktirajte nas danas za pokretanje procesa nabavke i doživite kvalitetu i pouzdanost naših plutajućih kugličnih ventila.

Reference

• Priručnik ventila, 4. izdanje, Ernest E. Ludwig
• Priručnik za mjerenje protoka, 2. izdanje, Richard W. Miller
• API 6D: Specifikacija za cjevovodne ventile, Američki naftni institut
